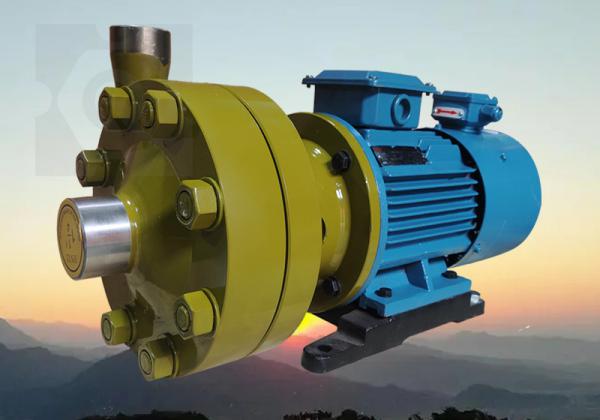

在碳捕集利用與封存產業鏈中，二氧化碳的密相輸送與超臨界注入對泵設備提出了較為嚴苛的要求。介質在超臨界與亞臨界相態之間轉換時，密度、粘度與壓縮性發生顯著變化，對泵腔承壓能力與密封完整性構成考驗。上海巧旭特種磁力泵有限公司針對此類工況開發的IMS32-20-120型高壓磁力泵，以磁力傳動結構替代傳統軸封，為二氧化碳密相及近臨界介質的安全輸送提供了一種工程化選擇。

該型號泵的設計壓力為30MPa，出廠水壓試驗按1.5倍設計壓力執行，實測達45MPa并保持穩定。這一測試標準驗證了泵體、隔離套及法蘭連接處在超設計壓力下的結構完整性。對于二氧化碳介質而言，超臨界狀態需壓力高于7.38MPa、溫度高于31.1℃，而密相輸送往往在更高壓力區間運行。30MPa的設計邊界覆蓋了多數密相注入與超臨界循環工藝的壓力需求，45MPa的水壓測試則進一步確認了承壓部件的安全裕度。泵體與過流部件材質可根據介質特性選配不銹鋼或合金材料，以應對二氧化碳在含水條件下可能產生的弱酸性腐蝕環境。

水力性能方面，該泵在設計工況下流量為5立方米每小時、揚程20米，屬于小流量中揚程配置，適合精細化工與碳捕集裝置中添加劑注入、密相循環或增壓輸送等環節。磁力傳動結構將動密封轉化為靜密封，消除了軸封處二氧化碳泄漏的通道。對于高壓二氧化碳系統而言，泄漏不僅造成物料損失，更可能因快速泄壓導致局部低溫，引發設備脆化或人員凍傷風險。無軸封設計從源頭降低了這一隱患，也減少了因密封件更換帶來的停機維護頻次。

上海巧旭在高壓磁力泵領域的產品布局涵蓋旋渦泵、齒輪泵與循環泵等多個系列，可根據介質相態、溫度與系統壓力進行針對性選型。IMS32-20-120作為其中一款高壓磁力旋渦泵方案，體現了公司在承壓結構設計與磁力傳動適配方面的工程積累。從出廠壓力測試到整機運行驗證，每一臺設備在交付前均需完成密封性與運轉穩定性檢查，以確保在用戶現場的高壓管路系統中能夠平穩投入運行。對于涉及二氧化碳特殊相態輸送的項目，這種以工況參數為起點的定制化流程，有助于泵設備與工藝系統形成較為可靠的匹配。
