一、客戶案例：從頻繁停機到連續運轉一年

山東某精細化工企業，一套年產5000噸的縮合反應裝置，熱媒輸送介質為320℃的高溫導熱油，系統壓力1.6MPa。過去兩年間，他們先后更換過三家不同品牌的磁力泵，卻始終面臨同一個困境：每運行3到4個月，泵就會出現明顯的效率下降，拆解后發現內磁轉子退磁、軸承嚴重磨損，甚至有一次隔離套因高溫蠕變導致介質微量滲出，整條產線緊急停機檢修了三天。

2024年初，該企業設備負責人聯系到上海巧旭特種磁力泵有限公司。上海巧旭的技術團隊沒有直接報價，而是調取了該客戶現場過去六個月的運行日志，發現一個關鍵細節：反應釜為間歇式操作，每天會有4到5次從常溫升到320℃再降溫的循環，熱沖擊導致磁力泵內部配合間隙發生規律性變化。普通標準型號的設計溫度雖然標稱350℃，但其材料線膨脹系數與配合間隙是按照連續恒溫工況設定的，無法適應這種頻繁的寬幅溫度交變。

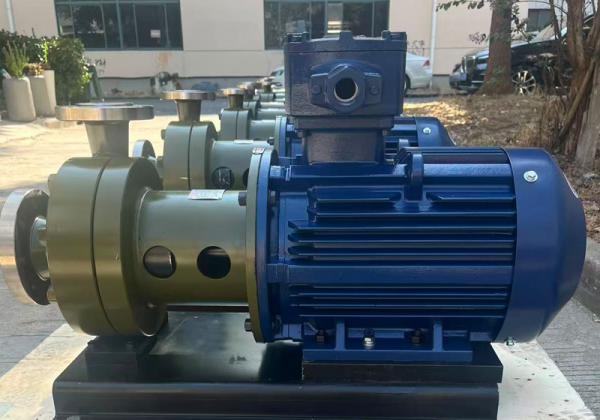

上海巧旭為此專門定制了一款高溫磁力泵。首先將內磁轉子骨架材料從常用的釤鈷磁鋼更換為耐溫等級更高的釹鐵硼高溫型號，并重新設計了磁路排布，使磁扭矩在320℃時仍保留15%的安全余量。其次，針對熱脹冷縮導致的抱死風險，他們將滑動軸承的徑向間隙從常規的0.12mm調整為0.21mm，同時在內磁轉子與隔離套之間增設了波形彈簧補償結構，在低溫段自動補償間隙。隔離套選用2.5mm厚的鈦合金材料，并在外表面增加了散熱翅片，有效降低渦流熱積聚。

這臺定制泵于2024年4月投入運行，連續運轉至今年3月停機年度大修時拆解檢查：磁鋼退磁率低于3%，軸承磨損量0.08mm，隔離套無任何變形。客戶隨即追加了6臺同型號訂單，覆蓋整條產線的熱媒工段。

二、高溫磁力泵的核心功能與設計思路

上述案例并非個例。上海巧旭在高溫磁力泵領域的技術沉淀，主要體現在三個關鍵功能模塊上：

****，耐高溫磁傳動系統。常規磁力泵在超過250℃后，磁鋼的剩磁感應強度會明顯下降。上海巧旭采用耐高溫燒結釹鐵硼磁鋼，配合分段式磁路設計，在280℃至350℃區間仍能保持穩定的磁轉矩。同時，內外磁轉子之間留有合理的氣隙，既避免了高溫下磁鋼膨脹導致的掃膛風險，又保證了傳動效率。

第二，熱穩定型水力部件與軸承系統。高溫工況下，泵軸、軸承、推力盤等旋轉件的熱膨脹量若不匹配，極易引發咬合或卡死。上海巧旭對每一臺高溫泵進行熱力學仿真，根據客戶提供的實際工作溫度范圍，分別計算葉輪、軸套、隔離套等不同材質部件的線膨脹量，從而設定差異化的冷態配合間隙。軸承材料選用無壓燒結碳化硅，其高溫硬度與抗熱震性能優于普通反應燒結碳化硅，在頻繁啟停工況下不易出現微裂紋。

第三，高效散熱與密封結構。隔離套是高溫磁力泵的薄弱環節。渦流產生的熱量若不能及時帶走，會進一步抬升隔離套內壁溫度。上海巧旭在隔離套外部增設強制風冷或水冷夾套（根據現場條件選配），實測可將隔離套表面溫度降低40至60℃。此外，泵體與隔離套連接處采用雙道金屬密封墊加止口定位結構，杜絕了高溫下墊片蠕變導致的泄漏路徑。

從材料選型到間隙設計，再到散熱方案，上海巧旭的高溫磁力泵并非簡單堆砌耐溫零件，而是基于每個客戶實際的熱循環曲線進行針對性匹配。正是這種貼近現場的定制能力，讓越來越多的化工企業選擇上海巧旭來解決高溫工況下的輸送難題。
